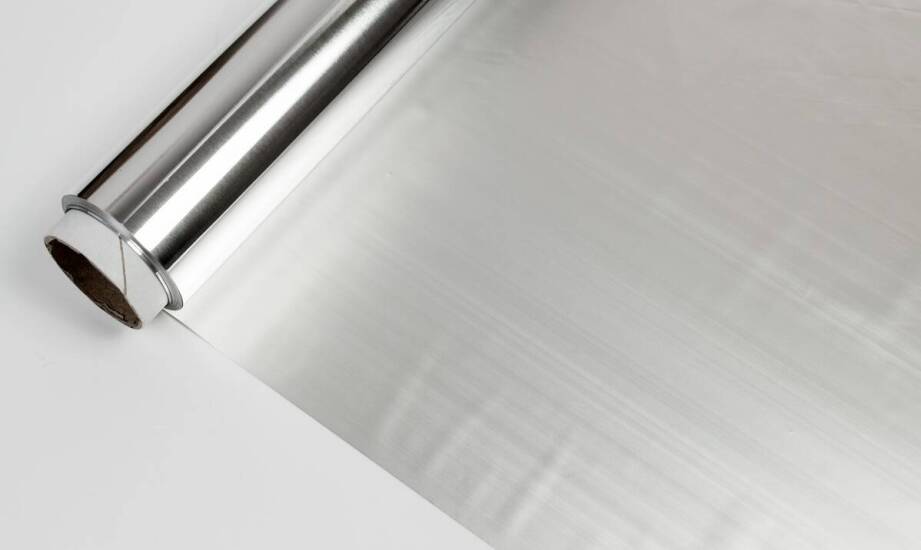

Kiedy cienka folia ze stali nierdzewnej zastępuje podkładkę regulacyjną w maszynie

W precyzyjnych maszynach produkcyjnych zbyt duży luz między wałem a łożyskiem lub niewłaściwy docisk w tłoczniku powodują wibracje i przyspieszone zużycie elementów. Konstruktorzy oraz mechanicy szukają sposobów na kompensację tych niedokładności bez konieczności kosztownego demontażu całych układów napędowych. Rozwiązaniem tego problemu staje się cienka folia kalibracyjna ze stali, która wypełnia puste przestrzenie i stabilizuje pracę mechanizmu. Arkusze o grubości od 0,025 mm do 0,25 mm umożliwiają niezwykle dokładną korektę wymiarową. Tego rodzaju elementy dystansowe pracują bezpośrednio w strefach największych obciążeń, dlatego wymagają materiału o ściśle określonych parametrach technicznych.

Właściwości mechaniczne decydujące o skuteczności regulacji

Wprowadzenie dystansu między współpracujące powierzchnie wymaga surowca, który nie ulegnie zgnieceniu pod wpływem sił ściskających. Gatunek 1.4301 charakteryzuje się wytrzymałością na rozciąganie w przedziale 500–700 MPa, co bezpośrednio przekłada się na jego stabilność w trudnych warunkach przemysłowych.

Elastyczność materiału i kompensacja obciążeń

Odpowiednio wyprofilowane folie nierdzewne wykazują wysoką sprężystość, za którą odpowiada moduł Younga na poziomie 193 GPa. Parametr ten sprawia, że materiał elastycznie reaguje na mikroruchy współpracujących części maszynowych. Płaskość powierzchni i stabilność wymiarowa zapewniają precyzyjne utrzymanie zadanej grubości szczeliny nawet po wykonaniu tysięcy cykli roboczych. Zastosowanie takiego materiału eliminuje ryzyko trwałego odkształcenia plastycznego podkładki regulacyjnej.

Praca w strefach bezpośredniego styku

Wyrównywanie geometrii w maszynach wymaga materiału o odpowiednio gładkiej strukturze. Niskie tarcie powierzchniowe arkuszy minimalizuje poślizg podczas zaciskania ciężkich bloków narzędziowych. Typowe strefy zastosowań przemysłowych obejmują:

• dystansowanie współpracujących części w łożyskach tocznych,
• wyrównywanie szczelin w wielkogabarytowych tłocznikach,
• kasowanie luzów roboczych w precyzyjnych formach wtryskowych.

Prawidłowe umiejscowienie elementu dystansowego wewnątrz mechanizmu koryguje docisk bez wprowadzania dodatkowych naprężeń skręcających. Dzięki temu operatorzy mogą kalibrować urządzenia z precyzją rzędu pojedynczych mikrometrów, omijając etap obróbki skrawaniem samych narzędzi.

Wpływ parametrów materiału na trwałość kalibracji

Dobór konkretnego arkusza zależy od wielkości błędu wymiarowego oraz charakterystyki pracy samego urządzenia. Cieńsze przekroje rzędu 0,025 mm służą wyłącznie do finalnych mikrokorekt na etapie montażu precyzyjnych wrzecion. Grubsze wersje zbliżające się do 0,25 mm przenoszą znacznie większe siły i stabilizują główne bloki oporowe w prasach.

Znaczenie gatunku stali dla stabilności montażu

Standardowa stal austenityczna sprawdza się w większości statycznych połączeń kołnierzowych. Jeśli jednak układ generuje silne drgania, celowym wyborem staje się wariant sprężynowy 1.4310. Specyfika tego stopu zwiększa odporność na zmęczenie materiału i utrzymuje stabilność korekty po długotrwałym obciążeniu cyklicznym. Dystrybucja materiałowa prowadzona przez Hax-Inox pokazuje rosnące zapotrzebowanie na twardsze stopy w miejscach narażonych na uderzenia. Właściwa selekcja stopu minimalizuje ryzyko konieczności ponownego serwisowania maszyny po zaledwie kilku miesiącach pracy.

Wymogi dotyczące czystości układu

Samo nałożenie podkładki regulacyjnej nie przyniesie zakładanego efektu, jeśli powierzchnie styku nie zostaną odpowiednio przygotowane. Idealnie gładki stan powierzchni arkusza redukuje współczynnik tarcia, co zapobiega niekontrolowanemu przesuwaniu się elementu podczas dokręcania śrub. Całkowite usunięcie resztek oleju maszynowego, chłodziwa oraz pyłu z obszaru roboczego warunkuje maksymalną przyczepność i zachowanie idealnego pozycjonowania osi.

Wykorzystanie stalowych arkuszy dystansowych zależy od etapu życia danego projektu maszynowego. W fazie testowania prototypów oraz kalibracji jednostkowych narzędzi służą one jako rozwiązanie doraźne, ułatwiające szukanie optymalnych ustawień geometrii. W urządzeniach pracujących pod stałym dociskiem, szczególnie na liniach ciągłej produkcji, stają się z kolei pełnoprawnym elementem konstrukcyjnym. Niezależnie od trybu pracy maszyny, wysoka wytrzymałość mechaniczna sprężystej stali zapewnia wieloletnią stabilność połączeń bez luzowania krytycznych węzłów.
